DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

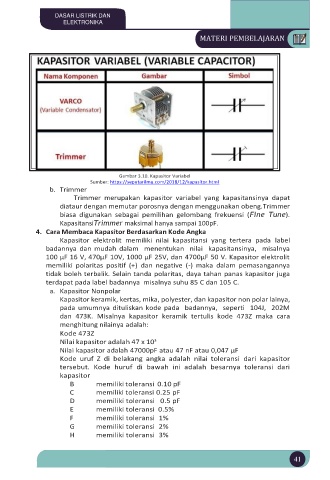

Gambar 3.10. Kapasitor Variabel
Sumber: https://seputarilmu.com/2018/12/kapasitor.html
b. Trimmer
Trimmer merupakan kapasitor variabel yang kapasitansinya dapat
diataur dengan memutar porosnya dengan menggunakan obeng.Trimmer
biasa digunakan sebagai pemilihan gelombang frekuensi (Fine Tune).
KapasitansiTrimmer maksimal hanya sampai 100pF.
4. Cara Membaca Kapasitor Berdasarkan Kode Angka
Kapasitor elektrolit memiliki nilai kapasitansi yang tertera pada label
badannya dan mudah dalam menentukan nilai kapasitansinya, misalnya
100 µF 16 V, 470µF 10V, 1000 µF 25V, dan 4700µF 50 V. Kapasitor elektrolit
memiliki polaritas positif (+) dan negative (-) maka dalam pemasangannya
tidak boleh terbalik. Selain tanda polaritas, daya tahan panas kapasitor juga
terdapat pada label badannya misalnya suhu 85 C dan 105 C.
a. Kapasitor Nonpolar
Kapasitor keramik, kertas, mika, polyester, dan kapasitor non polar lainya,
pada umumnya dituliskan kode pada badannya, seperti 104J, 202M
dan 473K. Misalnya kapasitor keramik tertulis kode 473Z maka cara
menghitung nilainya adalah:
Kode 473Z
3
Nilai kapasitor adalah 47 x 10
Nilai kapasitor adalah 47000pF atau 47 nF atau 0,047 µF
Kode uruf Z di belakang angka adalah nilai toleransi dari kapasitor
tersebut. Kode huruf di bawah ini adalah besarnya toleransi dari
kapasitor
B memiliki toleransi 0.10 pF
C memiliki toleransi 0.25 pF
D memiliki toleransi 0.5 pF
E memiliki toleransi 0.5%
F memiliki toleransi 1%
G memiliki toleransi 2%
H memiliki toleransi 3%

41
