3. Cara Menghitung Nilai Tahanan Resistor dengan 6 Gelang Warna

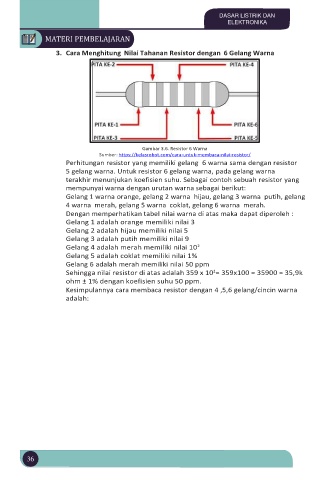

Gambar 3.6. Resistor 6 Warna
Sumber: https://kelasrobot.com/cara-untuk-membaca-nilai-resistor/
Perhitungan resistor yang memiliki gelang 6 warna sama dengan resistor
5 gelang warna. Untuk resistor 6 gelang warna, pada gelang warna
terakhir menunjukan koefisien suhu. Sebagai contoh sebuah resistor yang
mempunyai warna dengan urutan warna sebagai berikut:
Gelang 1 warna orange, gelang 2 warna hijau, gelang 3 warna putih, gelang
4 warna merah, gelang 5 warna coklat, gelang 6 warna merah.
Dengan memperhatikan tabel nilai warna di atas maka dapat diperoleh :
Gelang 1 adalah orange memiliki nilai 3
Gelang 2 adalah hijau memiliki nilai 5
Gelang 3 adalah putih memiliki nilai 9
Gelang 4 adalah merah memiliki nilai 10 2
Gelang 5 adalah coklat memiliki nilai 1%
Gelang 6 adalah merah memiliki nilai 50 ppm
Sehingga nilai resistor di atas adalah 359 x 10 = 359x100 = 35900 = 35,9k
2
ohm ± 1% dengan koefisien suhu 50 ppm.
Kesimpulannya cara membaca resistor dengan 4 ,5,6 gelang/cincin warna
adalah:
