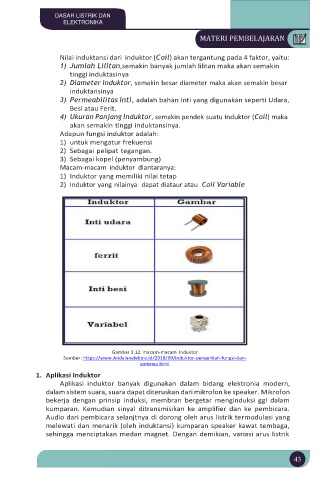

Page 58 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Nilai induktansi dari induktor (Coil) akan tergantung pada 4 faktor, yaitu:
1) Jumlah Lilitan,semakin banyak jumlah lilitan maka akan semakin
tinggi induktasinya
2) Diameter Induktor, semakin besar diameter maka akan semakin besar
induktansinya
3) Permeabilitas Inti, adalah bahan Inti yang digunakan seperti Udara,
Besi atau Ferit.
4) Ukuran Panjang Induktor, semakin pendek suatu Induktor (Coil) maka
akan semakin tinggi induktansinya.
Adapun fungsi induktor adalah:
1) untuk mengatur frekuensi
2) Sebagai pelipat tegangan.
3) Sebagai kopel (penyambung)
Macam-macam induktor diantaranya:
1) Induktor yang memiliki nilai tetap
2) Induktor yang nilainya dapat diataur atau Coil Variable

Gambar 3.12. macam-macam Induktor
Sumber: https://www.Andalanelektro.id/2018/09/induktor-pengertian-fungsi-dan-
jenisnya.html
1. Aplikasi Induktor
Aplikasi induktor banyak digunakan dalam bidang elektronia modern,
dalam sistem suara, suara dapat diteruskan dari mikrofon ke speaker. Mikrofon
bekerja dengan prinsip induksi, membran bergetar menginduksi ggl dalam
kumparan. Kemudian sinyal ditransmisikan ke amplifier dan ke pembicara.
Audio dari pembicara selanjtnya di dorong oleh arus listrik termodulasi yang
melewati dan menarik (oleh induktansi) kumparan speaker kawat tembaga,
sehingga menciptakan medan magnet. Dengan demikian, variasi arus listrik

43
