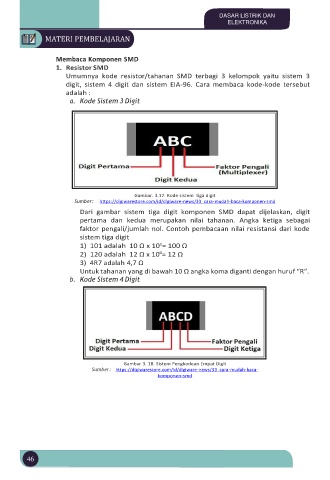

Membaca Komponen SMD
1. Resistor SMD
Umumnya kode resistor/tahanan SMD terbagi 3 kelompok yaitu sistem 3
digit, sistem 4 digit dan sistem EIA-96. Cara membaca kode-kode tersebut
adalah :
a. Kode Sistem 3 Digit

Gambar. 3.17. Kode sistem tiga digit
Sumber: https://digiwarestore.com/id/digiware-news/33_cara-mudah-baca-komponen-smd
Dari gambar sistem tiga digit komponen SMD dapat dijelaskan, digit
pertama dan kedua merupakan nilai tahanan. Angka ketiga sebagai
faktor pengali/jumlah nol. Contoh pembacaan nilai resistansi dari kode
sistem tiga digit
1
1) 101 adalah 10 Ω x 10 = 100 Ω
0
2) 120 adalah 12 Ω x 10 = 12 Ω
3) 4R7 adalah 4,7 Ω
Untuk tahanan yang di bawah 10 Ω angka koma diganti dengan huruf “R”.
b. Kode Sistem 4 Digit

Gambar 3. 18. Sistem Pengkodean Empat Digit
Sumber: https://digiwarestore.com/id/digiware-news/33_cara-mudah-baca-
komponen-smd
