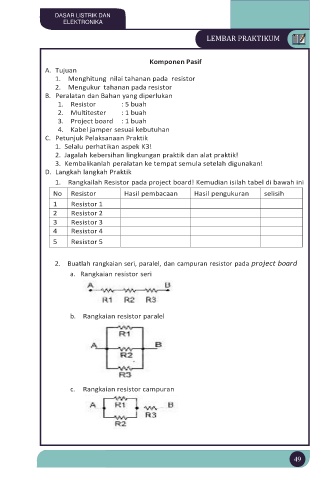

LEMBAR PRAKTIKUM

Komponen Pasif
A. Tujuan
1. Menghitung nilai tahanan pada resistor
2. Mengukur tahanan pada resistor
B. Peralatan dan Bahan yang diperlukan
1. Resistor : 5 buah
2. Multitester : 1 buah
3. Project board : 1 buah
4. Kabel jamper sesuai kebutuhan
C. Petunjuk Pelaksanaan Praktik
1. Selalu perhatikan aspek K3!
2. Jagalah kebersihan lingkungan praktik dan alat praktik!
3. Kembalikanlah peralatan ke tempat semula setelah digunakan!
D. Langkah langkah Praktik
1. Rangkailah Resistor pada project board! Kemudian isilah tabel di bawah ini
No Resistor Hasil pembacaan Hasil pengukuran selisih
1 Resistor 1
2 Resistor 2
3 Resistor 3
4 Resistor 4
5 Resistor 5

2. Buatlah rangkaian seri, paralel, dan campuran resistor pada project board
a. Rangkaian resistor seri

b. Rangkaian resistor paralel

c. Rangkaian resistor campuran
