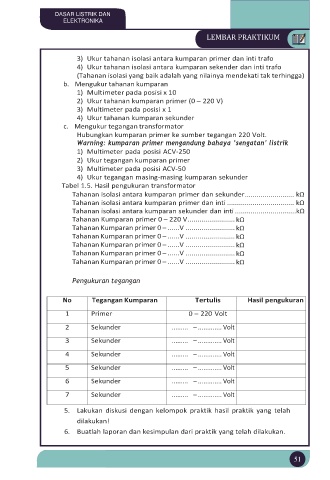

DASAR LISTRIK DAN
ELEKTRONIKA
LEMBAR PRAKTIKUM
3) Ukur tahanan isolasi antara kumparan primer dan inti trafo
4) Ukur tahanan isolasi antara kumparan sekender dan inti trafo
(Tahanan isolasi yang baik adalah yang nilainya mendekati tak terhingga)
b. Mengukur tahanan kumparan
1) Multimeter pada posisi x 10
2) Ukur tahanan kumparan primer (0 – 220 V)
3) Multimeter pada posisi x 1
4) Ukur tahanan kumparan sekunder
c. Mengukur tegangan transformator
Hubungkan kumparan primer ke sumber tegangan 220 Volt.
Warning: kumparan primer mengandung bahaya ’sengatan’ listrik
1) Multimeter pada posisi ACV-250
2) Ukur tegangan kumparan primer
3) Multimeter pada posisi ACV-50
4) Ukur tegangan masing-masing kumparan sekunder
Tabel 1.5. Hasil pengukuran transformator
Tahanan isolasi antara kumparan primer dan sekunder ......................... kΩ
Tahanan isolasi antara kumparan primer dan inti .................................. kΩ
Tahanan isolasi antara kumparan sekunder dan inti ...............................kΩ
Tahanan Kumparan primer 0 – 220 V ........................ kΩ
Tahanan Kumparan primer 0 – ......V ......................... kΩ
Tahanan Kumparan primer 0 – ......V ......................... kΩ
Tahanan Kumparan primer 0 – ......V ......................... kΩ
Tahanan Kumparan primer 0 – ......V ......................... kΩ
Tahanan Kumparan primer 0 – ......V ......................... kΩ
Pengukuran tegangan
No Tegangan Kumparan Tertulis Hasil pengukuran
1 Primer 0 – 220 Volt
2 Sekunder ......... – ............. Volt
3 Sekunder ......... – ............. Volt
4 Sekunder ......... – ............. Volt
5 Sekunder ......... – ............. Volt
6 Sekunder ......... – ............. Volt
7 Sekunder ......... – ............. Volt
5. Lakukan diskusi dengan kelompok praktik hasil praktik yang telah
dilakukan!
6. Buatlah laporan dan kesimpulan dari praktik yang telah dilakukan.
