DASAR LISTRIK DAN
ELEKTRONIKA

PENDAHULUAN

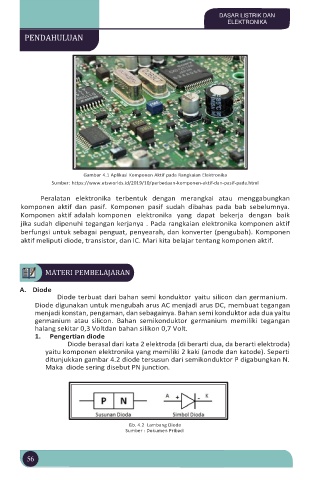

Gambar 4.1 Aplikasi Komponen Aktif pada Rangkaian Elektronika
Sumber: https://www.etsworlds.id/2019/10/perbedaan-komponen-aktif-dan-pasif-pada.html

Peralatan elektronika terbentuk dengan merangkai atau menggabungkan
komponen aktif dan pasif. Komponen pasif sudah dibahas pada bab sebelumnya.
Komponen aktif adalah komponen elektronika yang dapat bekerja dengan baik
jika sudah dipenuhi tegangan kerjanya . Pada rangkaian elektronika komponen aktif
berfungsi untuk sebagai penguat, penyearah, dan konverter (pengubah). Komponen
aktif meliputi diode, transistor, dan IC. Mari kita belajar tentang komponen aktif.

MATERI PEMBELAJARAN

A. Diode
Diode terbuat dari bahan semi konduktor yaitu silicon dan germanium.
Diode digunakan untuk mengubah arus AC menjadi arus DC, membuat tegangan
menjadi konstan, pengaman, dan sebagainya. Bahan semi konduktor ada dua yaitu
germanium atau silicon. Bahan semikonduktor germanium memiliki tegangan
halang sekitar 0,3 Voltdan bahan silikon 0,7 Volt.
1. Pengertian diode
Diode berasal dari kata 2 elektroda (di berarti dua, da berarti elektroda)
yaitu komponen elektronika yang memiliki 2 kaki (anode dan katode). Seperti
ditunjukkan gambar 4.2 diode tersusun dari semikonduktor P digabungkan N.
Maka diode sering disebut PN junction.

Gb. 4.2 Lambang Diode
Sumber : Dokumen Pribadi

56
