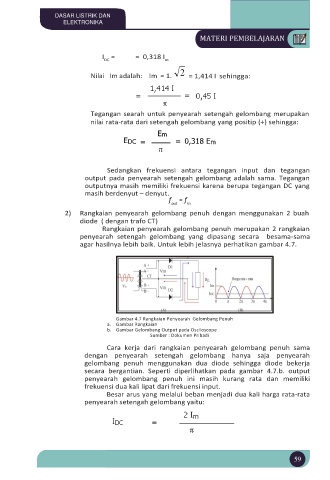

I = = 0,318 I
DC m
2
Nilai Im adalah: Im = 1. = 1,414 I sehingga:

Tegangan searah untuk penyearah setengah gelombang merupakan
nilai rata-rata dari setengah gelombang yang positip (+) sehingga:
Em
EDC = = 0,318 Em



Sedangkan frekuensi antara tegangan input dan tegangan
output pada penyearah setengah gelombang adalah sama. Tegangan
outputnya masih memiliki frekuensi karena berupa tegangan DC yang
masih berdenyut – denyut.
f = f
out in
2) Rangkaian penyearah gelombang penuh dengan menggunakan 2 buah
diode ( dengan trafo CT)
Rangkaian penyearah gelombang penuh merupakan 2 rangkaian
penyearah setengah gelombang yang dipasang secara besama-sama
agar hasilnya lebih baik. Untuk lebih jelasnya perhatikan gambar 4.7.

Gambar 4.7 Rangkaian Penyearah Gelombang Penuh
a. Gambar Rangkaian
b. Gambar Gelombang Output pada Osciloscope
Sumber : Dokumen Pribadi

Cara kerja dari rangkaian penyearah gelombang penuh sama
dengan penyearah setengah gelombang hanya saja penyearah
gelombang penuh menggunakan dua diode sehingga diode bekerja
secara bergantian. Seperti diperlihatkan pada gambar 4.7.b. output
penyearah gelombang penuh ini masih kurang rata dan memiliki
frekuensi dua kali lipat dari frekuensi input.
Besar arus yang melalui beban menjadi dua kali harga rata-rata
penyearah setengah gelombang yaitu:
