MATERI PEMBELAJARAN
Besar tegangan DC-nya:
3) Rangkaian penyearah gelombang penuh dengan menggunakan 4 diode
(diode Brige)
Nama dari penyearah dengan menggunakan 4 buah diode biasa
disebut sistem jembatan atau biasanya ada komponen diode yang sudah
terdiri 4 diode penyearah yang biasa disebut diode brige. Pada rangkaian
penyearah gelombang penuh 4 diode tidak mempergunakan CT (center
tap) pada trafonya. Perhatikan gambar 4.8 di bawah ini.

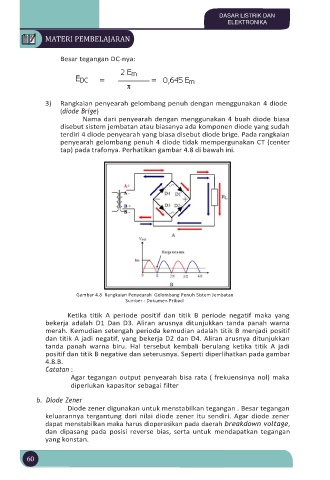

Gambar 4.8 Rangkaian Penyearah Gelombang Penuh Sistem Jembatan
Sumber : Dokumen Pribadi
Ketika titik A periode positif dan titik B periode negatif maka yang
bekerja adalah D1 Dan D3. Aliran arusnya ditunjukkan tanda panah warna
merah. Kemudian setengah perioda kemudian adalah titik B menjadi positif
dan titik A jadi negatif, yang bekerja D2 dan D4. Aliran arusnya ditunjukkan
tanda panah warna biru. Hal tersebut kembali berulang ketika titik A jadi
positif dan titik B negative dan seterusnya. Seperti diperlihatkan pada gambar
4.8.B.
Catatan :
Agar tegangan output penyearah bisa rata ( frekuensinya nol) maka
diperlukan kapasitor sebagai filter
b. Diode Zener
Diode zener digunakan untuk menstabilkan tegangan . Besar tegangan
keluarannya tergantung dari nilai diode zener itu sendiri. Agar diode zener
dapat menstabilkan maka harus dioperasikan pada daerah breakdown voltage,
dan dipasang pada posisi reverse bias, serta untuk mendapatkan tegangan
yang konstan.
60
