DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

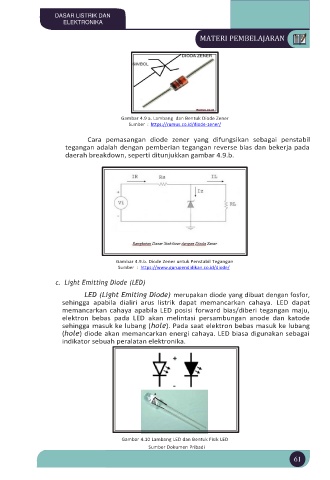

Gambar 4.9 a. Lambang dan Bentuk Diode Zener
Sumber : https://rumus.co.id/diode-zener/

Cara pemasangan diode zener yang difungsikan sebagai penstabil
tegangan adalah dengan pemberian tegangan reverse bias dan bekerja pada
daerah breakdown, seperti ditunjukkan gambar 4.9.b.

Gambar 4.9.b. Diode Zener untuk Penstabil Tegangan
Sumber : https://www.gurupendidikan.co.id/diode/

c. Light Emitting Diode (LED)

LED (Light Emiting Diode) merupakan diode yang dibuat dengan fosfor,
sehingga apabila dialiri arus listrik dapat memancarkan cahaya. LED dapat
memancarkan cahaya apabila LED posisi forward bias/diberi tegangan maju,
elektron bebas pada LED akan melintasi persambungan anode dan katode
sehingga masuk ke lubang (hole). Pada saat elektron bebas masuk ke lubang
(hole) diode akan memancarkan energi cahaya. LED biasa digunakan sebagai
indikator sebuah peralatan elektronika.

Gambar 4.10 Lambang LED dan Bentuk Fisik LED
Sumber Dokumen Pribadi
61
