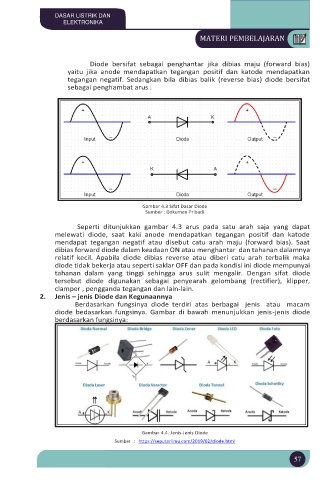

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Diode bersifat sebagai penghantar jika dibias maju (forward bias)
yaitu jika anode mendapatkan tegangan positif dan katode mendapatkan
tegangan negatif. Sedangkan bila dibias balik (reverse bias) diode bersifat
sebagai penghambat arus .

Gambar 4.3 Sifat Dasar Diode
Sumber : Dokumen Pribadi

Seperti ditunjukkan gambar 4.3 arus pada satu arah saja yang dapat
melewati diode, saat kaki anode mendapatkan tegangan positif dan katode
mendapat tegangan negatif atau disebut catu arah maju (forward bias). Saat
dibias forward diode dalam keadaan ON atau menghantar dan tahanan dalamnya
relatif kecil. Apabila diode dibias reverse atau diberi catu arah terbalik maka
diode tidak bekerja atau seperti saklar OFF dan pada kondisi ini diode mempunyai
tahanan dalam yang tinggi sehingga arus sulit mengalir. Dengan sifat diode
tersebut diode digunakan sebagai penyearah gelombang (rectifier), klipper,
clamper , pengganda tegangan dan lain-lain.
2. Jenis – jenis Diode dan Kegunaannya
Berdasarkan fungsinya diode terdiri atas berbagai jenis atau macam
diode bedasarkan fungsinya. Gambar di bawah menunjukkan jenis-jenis diode
berdasarkan fungsinya:

Gambar 4.4. Jenis-Jenis Diode
Sumber : https://seputarilmu.com/2019/02/diode.html
57
