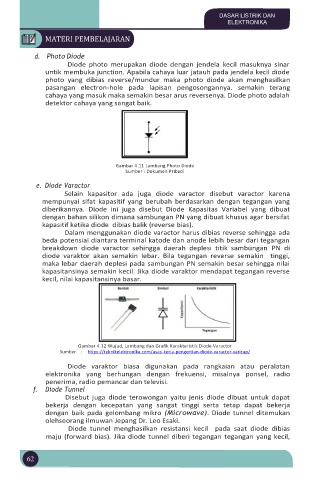

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

d. Photo Diode
Diode photo merupakan diode dengan jendela kecil masuknya sinar
untik membuka junction. Apabila cahaya luar jatauh pada jendela kecil diode
photo yang dibias reverse/mundur maka photo diode akan menghasilkan
pasangan electron-hole pada lapisan pengosongannya. semakin terang
cahaya yang masuk maka semakin besar arus reversenya. Diode photo adalah
detektor cahaya yang sangat baik.

Gambar 4.11 Lambang Photo Diode
Sumber : Dokumen Pribadi

e. Diode Varactor
Selain kapasitor ada juga diode varactor disebut varactor karena
mempunyai sifat kapasitif yang berubah berdasarkan dengan tegangan yang
diberikannya. Diode ini juga disebut Diode Kapasitas Variabel yang dibuat
dengan bahan silikon dimana sambungan PN yang dibuat khusus agar bersifat
kapasitif ketika diode dibias balik (reverse bias).
Dalam menggunakan diode varactor harus dibias reverse sehingga ada
beda potensial diantara terminal katode dan anode lebih besar dari tegangan
breakdown diode varactor sehingga daerah deplesi titik sambungan PN di
diode varaktor akan semakin lebar. Bila tegangan reverse semakin tinggi,
maka lebar daerah deplesi pada sambungan PN semakin besar sehingga nilai
kapasitansinya semakin kecil. Jika diode varaktor mendapat tegangan reverse
kecil, nilai kapasitansinya basar.

Gambar 4.12 Wujud, Lambang dan Grafik Karakteristik Diode Varactor
Sumber : https://teknikelektronika.com/asas-kerja-pengertian-diode-varactor-varicap/

Diode varaktor biasa digunakan pada rangkaian atau peralatan
elektronika yang berhungan dengan frekuensi, misalnya ponsel, radio
penerima, radio pemancar dan televisi.
f. Diode Tunnel
Disebut juga diode terowongan yaitu jenis diode dibuat untuk dapat
bekerja dengan kecepatan yang sangat tinggi serta tetap dapat bekerja
dengan baik pada gelombang mikro (Microwave). Diode tunnel ditemukan
olehseorang ilmuwan Jepang Dr. Leo Esaki.
Diode tunnel menghasilkan resistansi kecil pada saat diode dibias
maju (forward bias). Jika diode tunnel diberi tegangan tegangan yang kecil,

62
