DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN
FET termasuk transistor Uni Polar karena hanya memiliki salah satu hole
mayoritas pembawa muatan. FET disebut juga transistor efek medan . Cara
kerja FET dipengaruhi oleh tegangan kerja, tidak seperti transistor bipolar yang
dipengaruhi oleh arus pada elektrodanya.

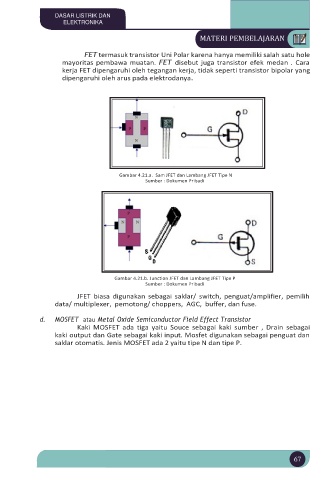

Gambar 4.21.a. Sam JFET dan Lambang JFET Tipe N
Sumber : Dokumen Pribadi
Gambar 4.21.b. Junction JFET dan Lambang JFET Tipe P
Sumber : Dokumen Pribadi
JFET biasa digunakan sebagai saklar/ switch, penguat/amplifier, pemilih
data/ multiplexer, pemotong/ choppers, AGC, buffer, dan fuse.
d. MOSFET atau Metal Oxide Semiconductor Field Effect Transistor
Kaki MOSFET ada tiga yaitu Souce sebagai kaki sumber , Drain sebagai
kaki output dan Gate sebagai kaki input. Mosfet digunakan sebagai penguat dan
saklar otomatis. Jenis MOSFET ada 2 yaitu tipe N dan tipe P.
