DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

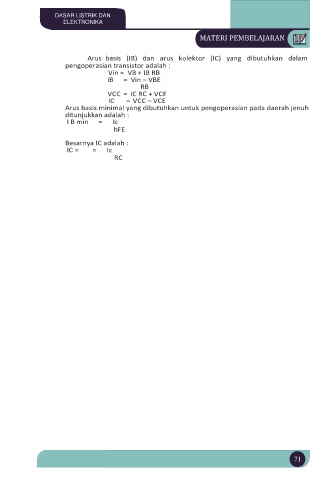

Arus basis (IB) dan arus kolektor (IC) yang dibutuhkan dalam
pengoperasian transistor adalah :
Vin = VB + IB RB
IB = Vin – VBE
RB
VCC = IC RC + VCE
IC = VCC – VCE
Arus basis minimal yang dibutuhkan untuk pengoperasian pada daerah jenuh
ditunjukkan adalah :
I B min = Ic
hFE
Besarnya IC adalah :
IC = = Ic
RC
71
