DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

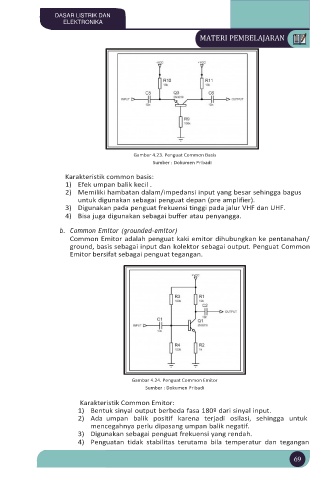

Gambar 4.23. Penguat Common Basis
Sumber : Dokumen Pribadi

Karakteristik common basis:
1) Efek umpan balik kecil .
2) Memiliki hambatan dalam/impedansi input yang besar sehingga bagus
untuk digunakan sebagai penguat depan (pre amplifier).
3) Digunakan pada penguat frekuensi tinggi pada jalur VHF dan UHF.
4) Bisa juga digunakan sebagai buffer atau penyangga.
b. Common Emitor (grounded-emitor)
Common Emitor adalah penguat kaki emitor dihubungkan ke pentanahan/
ground, basis sebagai input dan kolektor sebagai output. Penguat Common
Emitor bersifat sebagai penguat tegangan.

Gambar 4.24. Penguat Common Emitor
Sumber : Dokumen Pribadi

Karakteristik Common Emitor:
1) Bentuk sinyal output berbeda fasa 180º dari sinyal input.
2) Ada umpan balik positif karena terjadi osilasi, sehingga untuk
mencegahnya perlu dipasang umpan balik negatif.
3) Digunakan sebagai penguat frekuensi yang rendah.
4) Penguatan tidak stabilitas terutama bila temperatur dan tegangan
69
