DASAR LISTRIK DAN
ELEKTRONIKA
LEMBAR PRAKTIKUM
A. Tujuan
1. Peserta didik dapat merangkai rangkaian penyearah gelombang penuh.
B. Alat dan Bahan
Trafo 220 V/2 V-1 amper ......................... 1 buah
dioda 1 A ................................................. 4 buah
resistor 100 ohm/5 watt ......................... 1 buah
Projec board ............................................ 1 buah
Kabel jumper ........................................... secukupnya
C. Petunjuk praktis:
1. Selalu perhatika K3 ketika praktikum!
2. Jaga kebersihan lingkungan praktik dan alat praktik!

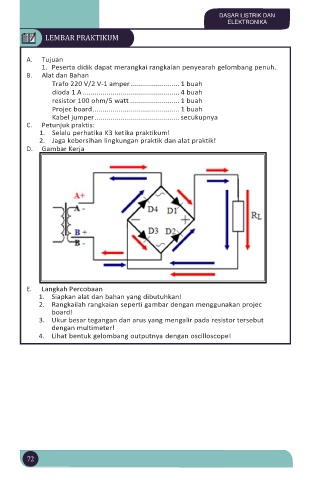

D. Gambar Kerja
E. Langkah Percobaan
1. Siapkan alat dan bahan yang dibutuhkan!
2. Rangkailah rangkaian seperti gambar dengan menggunakan projec
board!
3. Ukur besar tegangan dan arus yang mengalir pada resistor tersebut
dengan multimeter!
4. Lihat bentuk gelombang outputnya dengan oscilloscope!
