DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

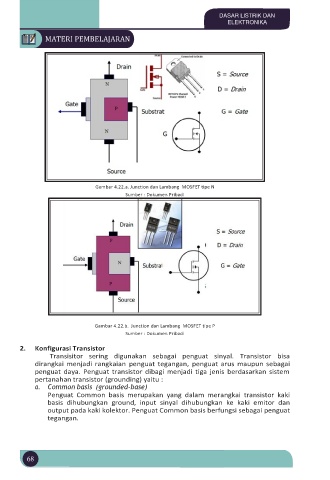

Gambar 4.22.a. Junction dan Lambang MOSFET tipe N
Sumber : Dokumen Pribadi
Gambar 4.22.b. Junction dan Lambang MOSFET tipe P
Sumber : Dokumen Pribadi
2. Konfigurasi Transistor
Transisitor sering digunakan sebagai penguat sinyal. Transistor bisa
dirangkai menjadi rangkaian penguat tegangan, penguat arus maupun sebagai
penguat daya. Penguat transistor dibagi menjadi tiga jenis berdasarkan sistem
pertanahan transistor (grounding) yaitu :
a. Common basis (grounded-base)
Penguat Common basis merupakan yang dalam merangkai transistor kaki
basis dihubungkan ground, input sinyal dihubungkan ke kaki emitor dan
output pada kaki kolektor. Penguat Common basis berfungsi sebagai penguat
tegangan.
