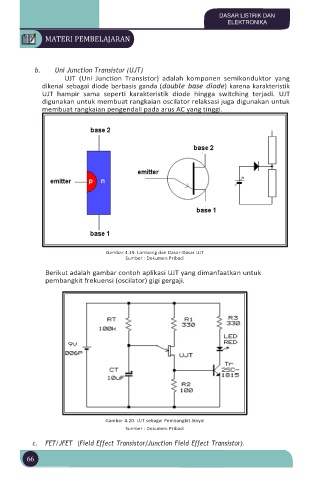

DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN
b. Uni Junction Transistor (UJT)
UJT (Uni Junction Transistor) adalah komponen semikonduktor yang
dikenal sebagai diode berbasis ganda (double base diode) karena karakteristik
UJT hampir sama seperti karakteristik diode hingga switching terjadi. UJT
digunakan untuk membuat rangkaian oscilator relaksasi juga digunakan untuk
membuat rangkaian pengendali pada arus AC yang tinggi.
Gambar 4.19. Lambang dan Dasar-Dasar UJT
Sumber : Dokumen Pribadi
Berikut adalah gambar contoh aplikasi UJT yang dimanfaatkan untuk
pembangkit frekuensi (oscilator) gigi gergaji.
Gambar 4.20. UJT sebagai Pembangkit Sinyal
Sumber : Dokumen Pribadi
c. FET/JFET (Field Effect Transistor/Junction Field Effect Transistor).
