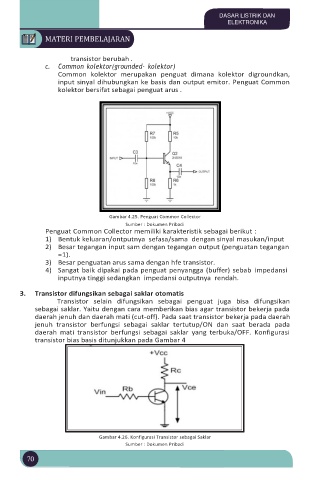

transistor berubah .
c. Common kolektor(grounded- kolektor)
Common kolektor merupakan penguat dimana kolektor digroundkan,
input sinyal dihubungkan ke basis dan output emitor. Penguat Common
kolektor bersifat sebagai penguat arus .

Gambar 4.25. Penguat Common Collector
Sumber : Dokumen Pribadi
Penguat Common Collector memiliki karakteristik sebagai berikut :
1) Bentuk keluaran/ontputnya sefasa/sama dengan sinyal masukan/input
2) Besar tegangan input sam dengan tegangan output (penguatan tegangan
=1).
3) Besar penguatan arus sama dengan hfe transistor.
4) Sangat baik dipakai pada penguat penyangga (buffer) sebab impedansi
inputnya tinggi sedangkan impedansi outputnya rendah.

3. Transistor difungsikan sebagai saklar otomatis
Transistor selain difungsikan sebagai penguat juga bisa difungsikan
sebagai saklar. Yaitu dengan cara memberikan bias agar transistor bekerja pada
daerah jenuh dan daerah mati (cut-off). Pada saat transistor bekerja pada daerah
jenuh transistor berfungsi sebagai saklar tertutup/ON dan saat berada pada
daerah mati transistor berfungsi sebagai saklar yang terbuka/OFF. Konfigurasi
transistor bias basis ditunjukkan pada Gambar 4

Gambar 4.26. Konfigurasi Transistor sebagai Saklar
Sumber : Dokumen Pribadi
