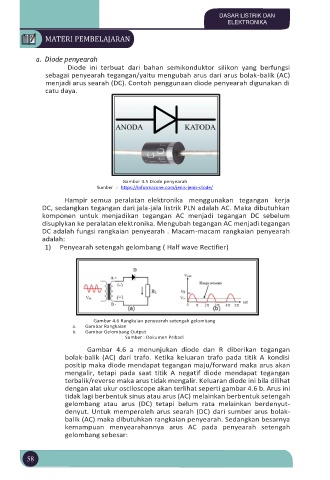

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

a. Diode penyearah
Diode ini terbuat dari bahan semikonduktor silikon yang berfungsi
sebagai penyearah tegangan/yaitu mengubah arus dari arus bolak-balik (AC)
menjadi arus searah (DC). Contoh penggunaan diode penyearah digunakan di
catu daya.

Gambar 4.5 Diode penyearah
Sumber : https://informazone.com/jenis-jenis-diode/

Hampir semua peralatan elektronika menggunakan tegangan kerja
DC, sedangkan tegangan dari jala-jala listrik PLN adalah AC. Maka dibutuhkan
komponen untuk menjadikan tegangan AC menjadi tegangan DC sebelum
disuplykan ke peralatan elektronika. Mengubah tegangan AC menjadi tegangan
DC adalah fungsi rangkaian penyearah . Macam-macam rangkaian penyearah
adalah:
1) Penyearah setengah gelombang ( Half wave Rectifier)

Gambar 4.6 Rangkaian penyearah setengah gelombang
a. Gambar Rangkaian
b. Gambar Gelombang Output
Sumber : Dokumen Pribadi

Gambar 4.6 a menunjukan diode dan R diberikan tegangan
bolak-balik (AC) dari trafo. Ketika keluaran trafo pada titik A kondisi
positip maka diode mendapat tegangan maju/forward maka arus akan
mengalir, tetapi pada saat titik A negatif diode mendapat tegangan
terbalik/reverse maka arus tidak mengalir. Keluaran diode ini bila dilihat
dengan alat ukur osciloscope akan terlihat seperti gambar 4.6 b. Arus ini
tidak lagi berbentuk sinus atau arus (AC) melainkan berbentuk setengah
gelombang atau arus (DC) tetapi belum rata melainkan berdenyut-
denyut. Untuk memperoleh arus searah (DC) dari sumber arus bolak-
balik (AC) maka dibutuhkan rangkaian penyearah. Sedangkan besarnya
kemampuan menyearahannya arus AC pada penyearah setengah
gelombang sebesar:

58
