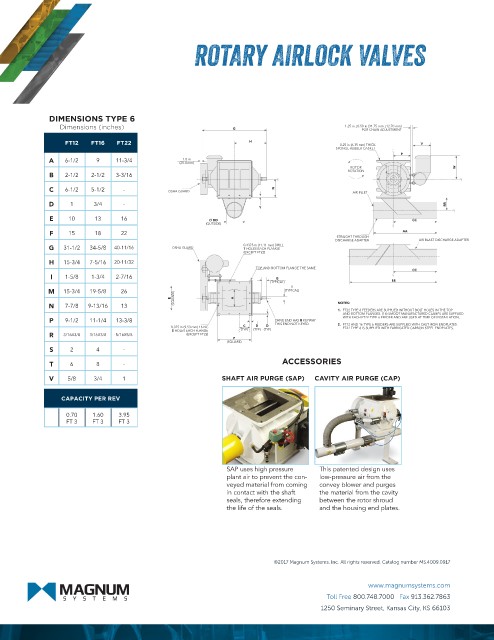

ROTARY AIRLOCK VALVES










             DIMENSIONS TYPE 6
                Dimensions (inches)                        G                          1.25 in ±0.50 in (31.75 mm ±12.70 mm)
                                                                                           FOR CHAIN ADJUSTMENT
                 FT12   FT16  FT22                             H                     0.25 in (6.35 mm) THICK  V
                                                                                    SPONGE RUBBER GASKET
                                                                                                    P
                                              1.0 in
             A   6-1/2   9    11-3/4         (25.4 mm)
                                                                                        ROTOR                     W
                                                                                       ROTATION
             B   2-1/2  2-1/2  3-3/16
             C   6-1/2  5-1/2   -          OSHA GUARD                N                  AIR INLET
             D    1     3/4     -                                                                               BB
                                                                 Y
             E    10     13    16                    Ø DD                                              CC
                                                    (OUTSIDE)
             F    15     18    22                                                                    AA
                                                                                    STRAIGHT THROUGH
                                                                                    DISCHARGE ADAPTER    AIR BLAST DISCHARGE ADAPTER
             G   31-1/2  34-5/8  40-11/16   OSHA GUARD       0.4375 in (11.11 mm) DRILL
                                                             T HOLES EACH FLANGE
                                                             (EXCEPT FT22)
             H   15-3/4  7-5/16  20-11/32
                                                                TOP AND BOTTOM FLANGE THE SAME
                                                                                                       CC
              I  1-5/8  1-3/4  2-7/16                                B
                                                                    (TYPICAL)                     EE
                                                                         I
             M   15-3/4  19-5/8  26                                     (TYPICAL)
                                           E  (SQUARE)     A
             N   7-7/8  9-13/16  13                                                  NOTES:
                                                                                     1.  FT22 TYPE 6 FEEDERS ARE SUPPLIED WITHOUT BOLT HOLES IN THE TOP
                                                                                     A  ND BOTTOM FLANGES. (16) SMOOT MANUFACTURED CLAMPS ARE SUPPLIED
             P   9-1/2  11-1/4  13-3/8                               DRIVE END HAS R KEYWAY  W  ITH EACH FT22 TYPE 6 FEEDER AND ARE USED AT TIME OF INSTALLATION.
                                                                     THIS END NOT KEYED
                                           0.375 in (9.53 mm) 16 NC  C  D  D         2.  FT12 AND 16 TYPE 6 FEEDERS ARE SUPPLIED WITH CAST IRON ENDPLATES.
                                                                                      T22 TYPE 6 IS SUPPLIED WITH FABRICATED CARBON STEEL ENDPLATES.
                                                                                     F
                                            S HOLES EACH FLANGE  (TYP)  (TYP) (TYP)
             R   3/16X3/8  3/16X3/8  5/16X5/8  (EXCEPT FT22)
                                                           F
                                                         (SQUARE)
             S    2      4      -
             T    6      8      -                                      ACCESSORIES
             V    5/8   3/4    1                        SHAFT AIR PURGE (SAP)  CAVITY AIR PURGE (CAP)
                CAPACITY PER REV
                 0.70   1.60   3.95
                 FT 3   FT 3  FT 3



                                                         SAP uses high pressure   This patented design uses
                                                         plant air to prevent the con-  low-pressure air from the
                                                         veyed material from coming   convey blower and purges
                                                         in contact with the shaft   the material from the cavity
                                                         seals, therefore extending   between the rotor shroud
                                                         the life of the seals.  and the housing end plates.






                                                                     ©2017 Magnum Systems, Inc. All rights reserved. Catalog number MS.4009.0917


                                                                                            www.magnumsystems.com
                                                                                  Toll Free 800.748.7000   Fax 913.362.7863
                                                                                 1250 Seminary Street, Kansas City, KS 66103
