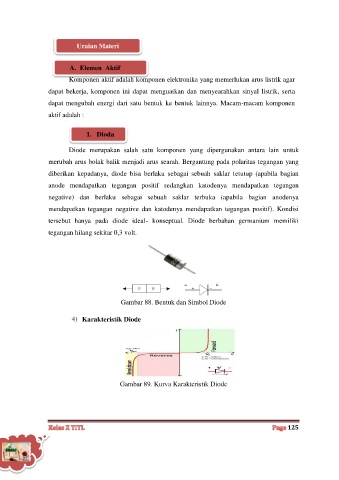

E- Modul Dasar Listrik dan Elektronika
Uraian Materi
A. Elemen Aktif
Komponen aktif adalah komponen elektronika yang memerlukan arus listrik agar
dapat bekerja, komponen ini dapat menguatkan dan menyearahkan sinyal listrik, serta
dapat mengubah energi dari satu bentuk ke bentuk lainnya. Macam-macam komponen
aktif adalah :
1. Dioda
Diode merupakan salah satu komponen yang dipergunakan antara lain untuk
merubah arus bolak balik menjadi arus searah. Bergantung pada polaritas tegangan yang
diberikan kepadanya, diode bisa berlaku sebagai sebuah saklar tetutup (apabila bagian
anode mendapatkan tegangan positif sedangkan katodenya mendapatkan tegangan
negative) dan berlaku sebagai sebuah saklar terbuka (apabila bagian anodenya
mendapatkan tegangan negative dan katodenya mendapatkan tegangan positif). Kondisi
tersebut hanya pada diode ideal- konseptual. Diode berbahan germanium memiliki
tegangan hilang sekitar 0,3 volt.
Gambar 88. Bentuk dan Simbol Diode
4) Karakteristik Diode
Gambar 89. Kurva Karakteristik Diode
125
