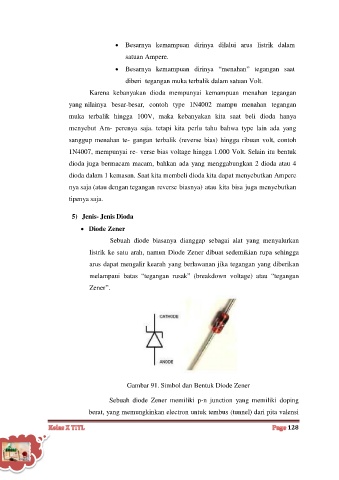

E- Modul Dasar Listrik dan Elektronika






                                           Besarnya  kemampuan  dirinya  dilalui  arus  listrik  dalam

                                             satuan Ampere.
                                           Besarnya   kemampuan  dirinya  ―menahan‖  tegangan  saat

                                             diberi  tegangan muka terbalik dalam satuan Volt.

                                Karena  kebanyakan  dioda  mempunyai  kemampuan  menahan  tegangan
                         yang nilainya  besar-besar,  contoh  type  1N4002  mampu  menahan  tegangan

                         muka  terbalik  hingga  100V,  maka  kebanyakan  kita  saat  beli  dioda  hanya
                         menyebut  Am-  perenya  saja.  tetapi  kita  perlu  tahu  bahwa  type  lain  ada  yang

                         sanggup  menahan  te-  gangan  terbalik  (reverse  bias)  hingga  ribuan  volt,  contoh
                         1N4007, mempunyai re- verse bias voltage hingga 1.000 Volt. Selain itu bentuk

                         dioda juga bermacam macam, bahkan ada  yang menggabungkan 2 dioda atau 4

                         dioda dalam 1 kemasan. Saat kita membeli dioda kita dapat menyebutkan Ampere
                         nya saja (atau dengan tegangan reverse biasnya) atau kita bisa juga menyebutkan

                         tipenya saja.


                          5)  Jenis- Jenis Dioda
                               Diode Zener

                                        Sebuah  diode  biasanya  dianggap  sebagai  alat  yang  menyalurkan
                                listrik  ke satu arah, namun Diode Zener dibuat sedemikian rupa sehingga

                                arus dapat mengalir kearah yang berlawanan jika tegangan yang diberikan

                                melampaui  batas  ―tegangan  rusak‖  (breakdown  voltage)  atau  ―tegangan
                                Zener‖.



















                                              Gambar 91. Simbol dan Bentuk Diode Zener

                                       Sebuah  diode  Zener  memiliki  p-n  junction  yang  memiliki  doping

                                berat, yang memungkinkan electron untuk tembus (tunnel) dari pita valensi

                                                                                                      128
