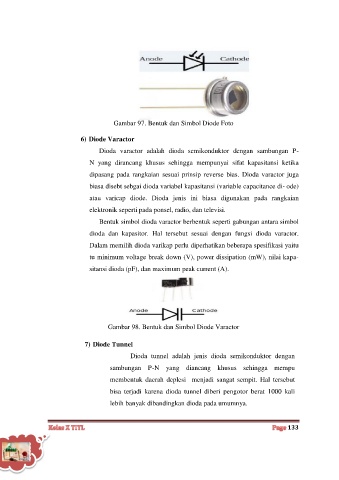

E- Modul Dasar Listrik dan Elektronika

Gambar 97. Bentuk dan Simbol Diode Foto

6) Diode Varactor
Dioda varactor adalah dioda semikonduktor dengan sambungan P-

N yang dirancang khusus sehingga mempunyai sifat kapasitansi ketika
dipasang pada rangkaian sesuai prinsip reverse bias. Dioda varactor juga

biasa disebt sebgai dioda variabel kapasitansi (variable capacitance di- ode)
atau varicap diode. Dioda jenis ini biasa digunakan pada rangkaian

elektronik seperti pada ponsel, radio, dan televisi.

Bentuk simbol dioda varactor berbentuk seperti gabungan antara simbol
dioda dan kapasitor. Hal tersebut sesuai dengan fungsi dioda varactor.

Dalam memilih dioda varikap perlu diperhatikan beberapa spesifikasi yaitu

tu minimum voltage break down (V), power dissipation (mW), nilai kapa-
sitansi dioda (pF), dan maximum peak current (A).

Gambar 98. Bentuk dan Simbol Diode Varactor

7) Diode Tunnel
Dioda tunnel adalah jenis dioda semikonduktor dengan

sambungan P-N yang diancang khusus sehingga mempu
membentuk daerah deplesi menjadi sangat sempit. Hal tersebut

bisa terjadi karena dioda tunnel diberi pengotor berat 1000 kali

lebih banyak dibandingkan dioda pada umumnya.
