Page 161 - E- MODUL DLE

E- Modul Dasar Listrik dan Elektronika

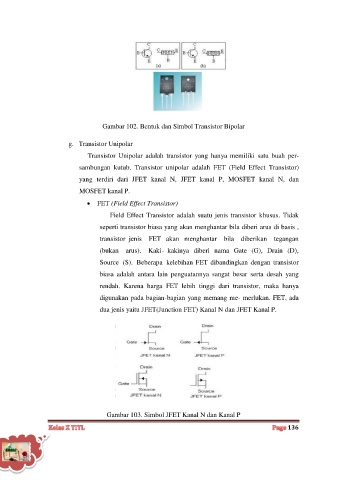

Gambar 102. Bentuk dan Simbol Transistor Bipolar

g. Transistor Unipolar
Transistor Unipolar adalah transistor yang hanya memiliki satu buah per-

sambungan kutub. Transistor unipolar adalah FET (Field Effect Transistor)
yang terdiri dari JFET kanal N, JFET kanal P, MOSFET kanal N, dan

MOSFET kanal P.

 FET (Field Effect Transistor)
Field Effect Transistor adalah suatu jenis transistor khusus. Tidak

seperti transistor biasa yang akan menghantar bila diberi arus di basis ,

transistor jenis FET akan menghantar bila diberikan tegangan
(bukan arus). Kaki- kakinya diberi nama Gate (G), Drain (D),

Source (S). Beberapa kelebihan FET dibandingkan dengan transistor
biasa adalah antara lain penguatannya sangat besar serta desah yang

rendah. Karena harga FET lebih tinggi dari transistor, maka hanya
digunakan pada bagian-bagian yang memang me- merlukan. FET, ada

dua jenis yaitu JFET(Junction FET) Kanal N dan JFET Kanal P.

Gambar 103. Simbol JFET Kanal N dan Kanal P

136
