E- Modul Dasar Listrik dan Elektronika

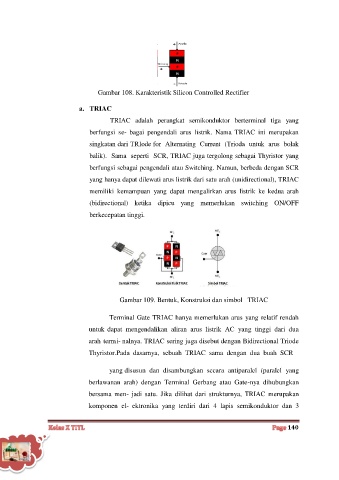

Gambar 108. Karakteristik Silicon Controlled Rectifier
a. TRIAC
TRIAC adalah perangkat semikonduktor berterminal tiga yang
berfungsi se- bagai pengendali arus listrik. Nama TRIAC ini merupakan
singkatan dari TRIode for Alternating Current (Trioda untuk arus bolak
balik). Sama seperti SCR, TRIAC juga tergolong sebagai Thyristor yang
berfungsi sebagai pengendali atau Switching. Namun, berbeda dengan SCR
yang hanya dapat dilewati arus listrik dari satu arah (unidirectional), TRIAC
memiliki kemampuan yang dapat mengalirkan arus listrik ke kedua arah
(bidirectional) ketika dipicu yang memerlukan switching ON/OFF
berkecepatan tinggi.
Gambar 109. Bentuk, Konstruksi dan simbol TRIAC
Terminal Gate TRIAC hanya memerlukan arus yang relatif rendah
untuk dapat mengendalikan aliran arus listrik AC yang tinggi dari dua
arah term i- nalnya. TRIAC sering juga disebut dengan Bidirectional Triode
Thyristor.Pada dasarnya, sebuah TRIAC sama dengan dua buah SCR
yang disusun dan disambungkan secara antiparalel (paralel yang
berlawanan arah) dengan Terminal Gerbang atau Gate-nya dihubungkan
bersama men- jadi satu. Jika dilihat dari strukturnya, TRIAC merupakan
komponen el- ektronika yang terdiri dari 4 lapis semikonduktor dan 3
140
