E- Modul Dasar Listrik dan Elektronika

terminal dioda Schottky, kehilangan te- gangan inilah yang

disebut dengan ―drop voltage‖. Kehilangan Tegangan atau Drop
Voltage pada Dioda Silikon (dioda normal) biasanya adalah sekitar

0,6V hingga 0,7V, sementara drop voltage pada Dioda Schottky
hanya sekitar 0,2V hingga 0,3V.

5) Karakteristik utama Schottky Diode yang bisa dinyalakan
(switch ON) dan dimatikan (switch OFF) lebih cepat serta tidak

menghasilkan noise yang berlebihan (noise yang tidak diinginkan)

dibandingkan dengan di- oda normal yang menggunakan
persimpangan PN ini menjadikannya cocok untuk diaplikasikan

ke rangkaian Diode Pemancar Cahaya / LED (Light Emitting
Diode)

Light Emitting Diode merupakan suatu semikonduktor yang
memancar- kan cahaya monokromatik. Dioda ini akan mengeluarkan

cahaya bila diberi tegangan sebesar 1,8 V dengan arus 1,5 mA. LED

banyak digunakan sebagai lampu indikator dan peraga (display).

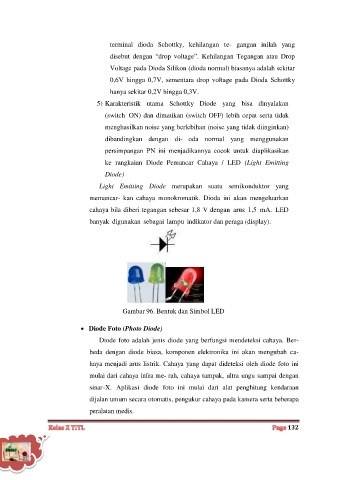

Gambar 96. Bentuk dan Simbol LED

 Diode Foto (Photo Diode)

Diode foto adalah jenis diode yang berfungsi mendeteksi cahaya. Ber-
beda dengan diode biasa, komponen elektronika ini akan mengubah ca-

haya menjadi arus listrik. Cahaya yang dapat dideteksi oleh diode foto ini

mulai dari cahaya infra me- rah, cahaya tampak, ultra ungu sampai dengan
sinar-X. Aplikasi diode foto ini mulai dari alat penghitung kendaraan

dijalan umum secara otomatis, pengukur cahaya pada kamera serta beberapa
peralatan medis.
