E- Modul Dasar Listrik dan Elektronika

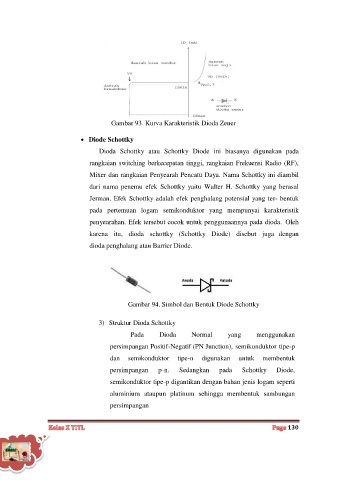

Gambar 93. Kurva Karakteristik Dioda Zener

 Diode Schottky
Dioda Schottky atau Schottky Diode ini biasanya digunakan pada

rangkaian switching berkecepatan tinggi, rangkaian Frekuensi Radio (RF),

Mixer dan rangkaian Penyearah Pencatu Daya. Nama Schottky ini diambil
dari nama penemu efek Schottky yaitu Walter H. Schottky yang berasal

Jerman. Efek Schottky adalah efek penghalang potensial yang ter- bentuk
pada pertemuan logam semikonduktor yang mempunyai karakteristik

penyearahan. Efek tersebut cocok untuk penggunaannya pada dioda. Oleh
karena itu, dioda schottky (Schottky Diode) disebut juga dengan

dioda penghalang atau Barrier Diode.

Gambar 94. Simbol dan Bentuk Diode Schottky

3) Struktur Dioda Schottky
Pada Dioda Normal yang menggunakan

persimpangan Positif-Negatif (PN Junction), semikonduktor tipe-p

dan semikonduktor tipe-n digunakan untuk membentuk
persimpangan p-n. Sedangkan pada Schottky Diode,

semikonduktor tipe-p digantikan dengan bahan jenis logam seperti

aluminium ataupun platinum sehingga membentuk sambungan
persimpangan

130
