E- Modul Dasar Listrik dan Elektronika

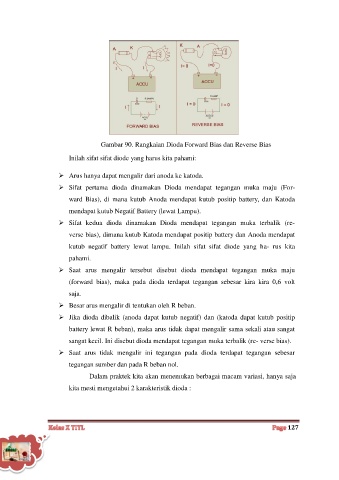

Gambar 90. Rangkaian Dioda Forward Bias dan Reverse Bias

Inilah sifat sifat diode yang harus kita pahami:

 Arus hanya dapat mengalir dari anoda ke katoda.
 Sifat pertama dioda dinamakan Dioda mendapat tegangan muka maju (For-

ward Bias), di mana kutub Anoda mendapat kutub positip battery, dan Katoda
mendapat kutub Negatif Battery (lewat Lampu).

 Sifat kedua dioda dinamakan Dioda mendapat tegangan muka terbalik (re-

verse bias), dimana kutub Katoda mendapat positip battery dan Anoda mendapat
kutub negatif battery lewat lampu. Inilah sifat sifat diode yang ha- rus kita

pahami.
 Saat arus mengalir tersebut disebut dioda mendapat tegangan muka maju

(forward bias), maka pada dioda terdapat tegangan sebesar kira kira 0,6 volt

saja.
 Besar arus mengalir di tentukan oleh R beban.

 Jika dioda dibalik (anoda dapat kutub negatif) dan (katoda dapat kutub positip
battery lewat R beban), maka arus tidak dapat mengalir sama sekali atau sangat

sangat kecil. Ini disebut dioda mendapat tegangan muka terbalik (re- verse bias).
 Saat arus tidak mengalir ini tegangan pada dioda terdapat tegangan sebesar

tegangan sumber dan pada R beban nol.

Dalam praktek kita akan menemukan berbagai macam variasi, hanya saja
kita mesti mengetahui 2 karakteristik dioda :
