Diagram skema sistem umum pengukuran dapat dilihat pada gambar di bawah ini. Pada

gambar di bawah ini sinyal umpan balik digunakan untuk pengendali pada tahap akhir
pengukuran.

Sinyal umpan balik untuk pengendalian
Variabel fisik yang
harus diukur

Sinyal
masukan Pengendali

Sinyal yang Sinyal yang
ditransdusi Tahap dimodifikasi Penunjuk
Variabel fisik yang

harus diukur antara
Perekam
Sinyal

kalibrasi
Tenaga

Sumber sinyal kalibrasi Ekstern
Tahap keluaran
menunjukkan nilai

variabel fisik yang
diketahui

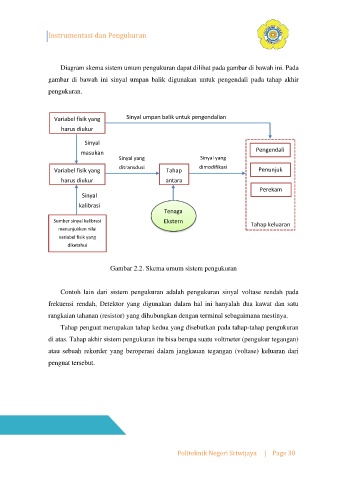

Gambar 2.2. Skema umum sistem pengukuran

Contoh lain dari sistem pengukuran adalah pengukuran sinyal voltase rendah pada

frekuensi rendah, Detektor yang digunakan dalam hal ini hanyalah dua kawat dan satu
rangkaian tahanan (resistor) yang dihubungkan dengan terminal sebagaimana mestinya.

Tahap penguat merupakan tahap kedua yang disebutkan pada tahap-tahap pengukuran

di atas. Tahap akhir sistem pengukuran itu bisa berupa suatu voltmeter (pengukur tegangan)
atau sebuah rekorder yang beroperasi dalam jangkauan tegangan (voltase) keluaran dari

penguat tersebut.
