kumparan tersebut. Pada saat bidang kumparan tegak lurus
arah medan magnet, maka fluks magnetik mencapai harga
maksimum dan sebaliknya pada saat bidang.

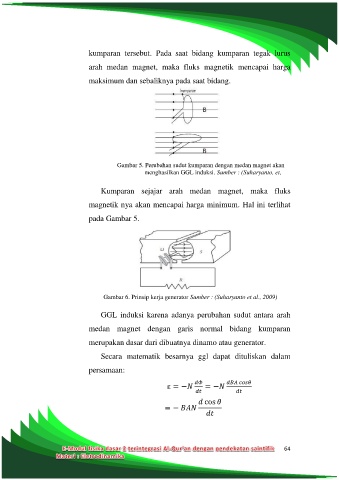

Gambar 5. Perubahan sudut kumparan dengan medan magnet akan
menghasilkan GGL induksi. Sumber : (Suharyanto, et,
al., 2009
Kumparan sejajar arah medan magnet, maka fluks
magnetik nya akan mencapai harga minimum. Hal ini terlihat
pada Gambar 5.
Gambar 6. Prinsip kerja generator Sumber : (Suharyanto et al., 2009)
GGL induksi karena adanya perubahan sudut antara arah
medan magnet dengan garis normal bidang kumparan
merupakan dasar dari dibuatnya dinamo atau generator.
Secara matematik besarnya ggl dapat dituliskan dalam
persamaan:
ɛ = − = −
cos
= −
