Page 69 - 1-5
P. 69
= ℎ ( )
= ℎ
Persamaan (1.5) berlaku untuk arah tegak lurus , jika
arah membentuk sudut terhadap , maka menjadi :
ɛ = − sin ………. (1.6)
b. GGL Induksi Karena Perubahan Induksi Magnet

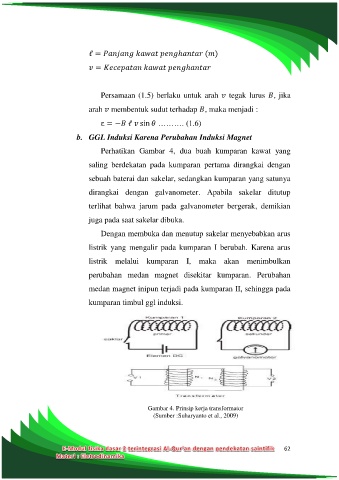

Perhatikan Gambar 4, dua buah kumparan kawat yang
saling berdekatan pada kumparan pertama dirangkai dengan
sebuah baterai dan sakelar, sedangkan kumparan yang satunya
dirangkai dengan galvanometer. Apabila sakelar ditutup
terlihat bahwa jarum pada galvanometer bergerak, demikian
juga pada saat sakelar dibuka.
Dengan membuka dan menutup sakelar menyebabkan arus
listrik yang mengalir pada kumparan I berubah. Karena arus
listrik melalui kumparan I, maka akan menimbulkan
perubahan medan magnet disekitar kumparan. Perubahan
medan magnet inipun terjadi pada kumparan II, sehingga pada
kumparan timbul ggl induksi.
Gambar 4. Prinsip kerja transformator
(Sumber :Suharyanto et al., 2009)
62
