Di mana atau ( + 90°) disebut sudut fase yang sering
ditulis dengan lambing θ. Sedangkan besarnya selisih sudut fase
antara kedua gelombang tersebut disebut beda fase. Berdasarkan
persamaan antara tegangan dan kuat arus listrik tersebut dapat
dikatakan bahwa antara tegangan dan kuat arus listrik terdapat
beda fase sebesar 90˚ dan dikatakan arus mendahului tegangan
dengan beda fase sebesar 90˚. Apabila dilukiskan dalam diagram
fasor seperti pada Gambar 1.1 sebagai berikut:

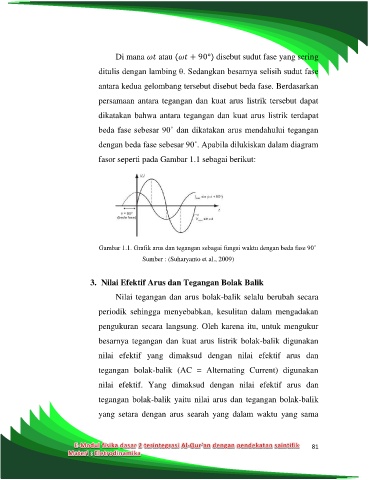

Gambar 1.1. Grafik arus dan tegangan sebagai fungsi waktu dengan beda fase 90˚
Sumber : (Suharyanto et al., 2009)
3. Nilai Efektif Arus dan Tegangan Bolak Balik
Nilai tegangan dan arus bolak-balik selalu berubah secara
periodik sehingga menyebabkan, kesulitan dalam mengadakan
pengukuran secara langsung. Oleh karena itu, untuk mengukur
besarnya tegangan dan kuat arus listrik bolak-balik digunakan
nilai efektif yang dimaksud dengan nilai efektif arus dan
tegangan bolak-balik (AC = Alternating Current) digunakan
nilai efektif. Yang dimaksud dengan nilai efektif arus dan
tegangan bolak-balik yaitu nilai arus dan tegangan bolak-balik
yang setara dengan arus searah yang dalam waktu yang sama
