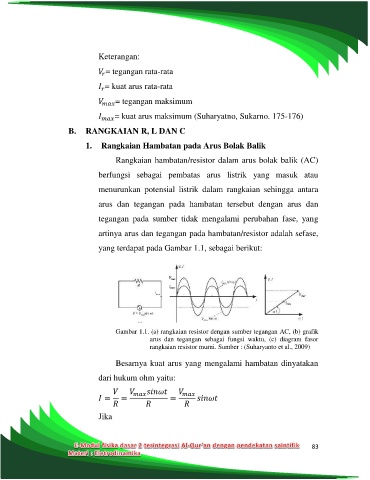

Page 90 - 1-5

Keterangan:

= tegangan rata-rata

= kuat arus rata-rata

= tegangan maksimum

= kuat arus maksimum (Suharyatno, Sukarno. 175-176)

B. RANGKAIAN R, L DAN C

1. Rangkaian Hambatan pada Arus Bolak Balik

Rangkaian hambatan/resistor dalam arus bolak balik (AC)

berfungsi sebagai pembatas arus listrik yang masuk atau

menurunkan potensial listrik dalam rangkaian sehingga antara

arus dan tegangan pada hambatan tersebut dengan arus dan

tegangan pada sumber tidak mengalami perubahan fase, yang

artinya arus dan tegangan pada hambatan/resistor adalah sefase,

yang terdapat pada Gambar 1.1, sebagai berikut:

Gambar 1.1. (a) rangkaian resistor dengan sumber tegangan AC, (b) grafik
arus dan tegangan sebagai fungsi waktu, (c) diagram fasor
rangkaian resistor murni. Sumber : (Suharyanto et al., 2009)

Besarnya kuat arus yang mengalami hambatan dinyatakan

dari hukum ohm yaitu:

= = =

Jika
