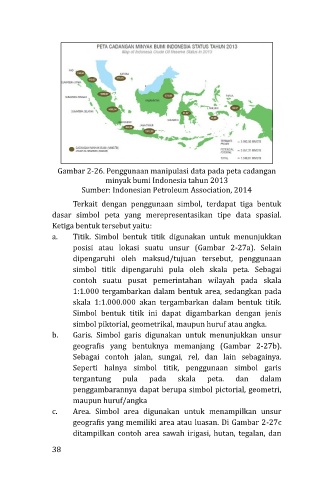

Gambar 2-26. Penggunaan manipulasi data pada peta cadangan
minyak bumi Indonesia tahun 2013
Sumber: Indonesian Petroleum Association, 2014
Terkait dengan penggunaan simbol, terdapat tiga bentuk
dasar simbol peta yang merepresentasikan tipe data spasial.
Ketiga bentuk tersebut yaitu:
a. Titik. Simbol bentuk titik digunakan untuk menunjukkan
posisi atau lokasi suatu unsur (Gambar 2-27a). Selain
dipengaruhi oleh maksud/tujuan tersebut, penggunaan
simbol titik dipengaruhi pula oleh skala peta. Sebagai
contoh suatu pusat pemerintahan wilayah pada skala
1:1.000 tergambarkan dalam bentuk area, sedangkan pada
skala 1:1.000.000 akan tergambarkan dalam bentuk titik.
Simbol bentuk titik ini dapat digambarkan dengan jenis
simbol piktorial, geometrikal, maupun huruf atau angka.
b. Garis. Simbol garis digunakan untuk menunjukkan unsur
geografis yang bentuknya memanjang (Gambar 2-27b).
Sebagai contoh jalan, sungai, rel, dan lain sebagainya.
Seperti halnya simbol titik, penggunaan simbol garis
tergantung pula pada skala peta. dan dalam
penggambarannya dapat berupa simbol pictorial, geometri,
maupun huruf/angka
c. Area. Simbol area digunakan untuk menampilkan unsur
geografis yang memiliki area atau luasan. Di Gambar 2-27c
ditampilkan contoh area sawah irigasi, hutan, tegalan, dan
38
