c. Prinsip Kerja Kondisi - 1
Kondisi pertama posisi saklar S1 tertutup (on) dan S2 terbuka (off)

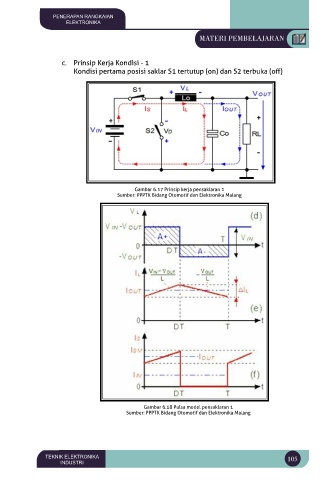

Gambar 6.17 Prinsip kerja pensaklaran 1
Sumber: PPPTK Bidang Otomotif dan Elektronika Malang
Gambar 6.18 Pulsa model pensaklaran 1
Sumber: PPPTK Bidang Otomotif dan Elektronika Malang
