PENERAPAN RANGKAIAN
ELEKTRONIKA

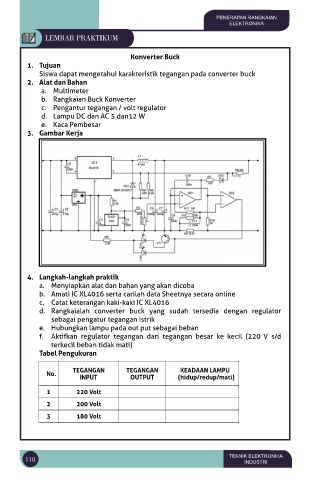

LEMBAR PRAKTIKUM

Konverter Buck
1. Tujuan
Siswa dapat mengetahui karakteristik tegangan pada converter buck
2. Alat dan Bahan
a. Multimeter
b. Rangkaian Buck Konverter
c. Pengantur tegangan / volt regulator
d. Lampu DC dan AC 5 dan12 W
e. Kaca Pembesar
3. Gambar Kerja

4. Langkah-langkah praktik
a. Menyiapkan alat dan bahan yang akan dicoba
b. Amati IC XL4016 serta carilah data Sheetnya secara online
c. Catat keterangan kaki-kaki IC XL4016
d. Rangkaialah converter buck yang sudah tersedia dengan regulator
sebagai pengatur tegangan istrik
e. Hubungkan lampu pada out put sebagai beban
f. Aktifkan regulator tegangan dari tegangan besar ke kecil (220 V s/d
terkecil beban tidak mati)
Tabel Pengukuran

TEGANGAN TEGANGAN KEADAAN LAMPU
No.
INPUT OUTPUT (hidup/redup/mati)
1 220 Volt
2 200 Volt
3 180 Volt
