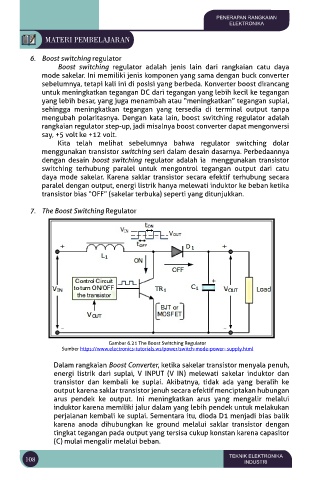

              MATERI PEMBELAJARAN


          6.  Boost switching regulator
                 Boost switching regulator adalah jenis lain dari rangkaian catu daya
             mode sakelar. Ini memiliki jenis komponen yang sama dengan buck converter
             sebelumnya, tetapi kali ini di posisi yang berbeda. Konverter boost dirancang
             untuk meningkatkan tegangan DC dari tegangan yang lebih kecil ke tegangan
             yang lebih besar, yang juga menambah atau “meningkatkan” tegangan suplai,
             sehingga  meningkatkan  tegangan  yang  tersedia  di  terminal  output  tanpa
             mengubah polaritasnya. Dengan kata lain, boost switching regulator adalah
             rangkaian regulator step-up, jadi misalnya boost converter dapat mengonversi
             say, +5 volt ke +12 volt.
                 Kita telah melihat sebelumnya bahwa regulator switching dolar
             menggunakan transistor switching seri dalam desain dasarnya. Perbedaannya
             dengan desain boost switching regulator adalah ia  menggunakan transistor
             switching terhubung paralel untuk mengontrol tegangan output dari catu
             daya mode sakelar. Karena saklar transistor secara efektif terhubung secara
             paralel dengan output, energi listrik hanya melewati induktor ke beban ketika
             transistor bias “OFF” (sakelar terbuka) seperti yang ditunjukkan.

          7.  The Boost Switching Regulator





















                                Gambar 6.21 The Boost Switching Regulator
                   Sumber https://www.electronics-tutorials.ws/power/switch-mode-power- supply.html

                Dalam rangkaian Boost Converter, ketika sakelar transistor menyala penuh,
                energi  listrik  dari  suplai,  V  INPUT  (V  IN)  melewati  sakelar  induktor  dan
                transistor dan kembali ke suplai. Akibatnya, tidak ada yang beralih ke
                output karena saklar transistor jenuh secara efektif menciptakan hubungan
                arus pendek ke output. Ini meningkatkan arus yang mengalir melalui
                induktor karena memiliki jalur dalam yang lebih pendek untuk melakukan
                perjalanan kembali ke suplai. Sementara itu, dioda D1 menjadi bias balik
                karena anoda dihubungkan ke ground melalui saklar transistor dengan
                tingkat tegangan pada output yang tersisa cukup konstan karena capasitor
                (C) mulai mengalir melalui beban.
