PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Asumsi Pendekatan
1.d.1) MOSFET daya S1 dan dioda S2 diasumsikan sebagai saklar ideal
1.d.2) Impedansi dari sumber tegangan V INPUT (V IN) kecil sekali (nol)
1.d.3) Komponen pasif adalah linier, waktu invariant, frekuensi independen
1.d.4) Kapasitansi parasit komponen daya S1 dan dioda S2 diabaikan
1.d.5) Konverter beroperasi dalam kondisi tunak (steady state)
1.d.6) Arus induktor kontinu & selalu positif
1.d.7) Capasitor (C) dianggap besar dengan tegangan output konstan

Periode switching T, saklar menutup dengan rentang waktu DT, dan
membuka untuk pada waktu (1 - D)T
Periode switching T = 1/fS jauh lebih pendek daripada konstanta
waktu komponen reaktif

e. Prinsip Kerja Kondisi - 2
Kondisi pertama posisi saklar S1 terbuka (off) dan S2 tertutup (on)
MOSFET daya S1 dan dioda S2 diasumsikan sebagai saklar ideal Impedansi
dari sumber tegangan V INPUT (V IN) kecil sekali (nol). Komponen pasif
adalah linier, waktu invariant, frekuensi independen Kapasitansi parasit
komponen daya S1 dan dioda S2 diabaikan. Konverter beroperasi dalam
kondisi tunak (steady state).
Arus induktor kontinu & selalu positif.
Capasitor (C) dianggap besar dengan tegangan output konstan.
Periode switching T; saklar menutup rentang waktu DT, dan membuka pada
waktu yang ditentukan yaitu (1 - D)T Periode switching T = 1/fS jauh lebih
pendek daripada konstanta waktu komponen reaktif

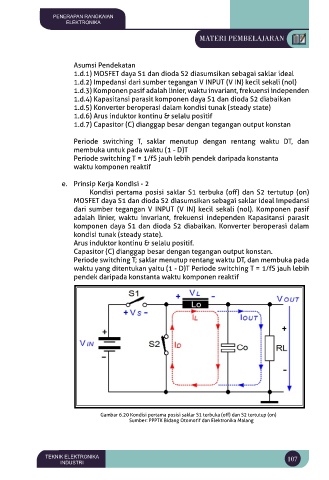

Gambar 6.20 Kondisi pertama posisi saklar S1 terbuka (off) dan S2 tertutup (on)
Sumber: PPPTK Bidang Otomotif dan Elektronika Malang
