Lalu, bagaimana cara membuat rangkaian sel Volta? Bagaimana
susunan komponen selnya? Yuk, simak diskusi kita tentang sel Volta!

KOMPONEN SEL VOLTA

sebagai Konsep
Science

ELEKTRODE

JEMBATAN
GARAM

ELEKTRODE

VOLTMETER

KABEL GELAS
PENGHUBUNG BEAKER

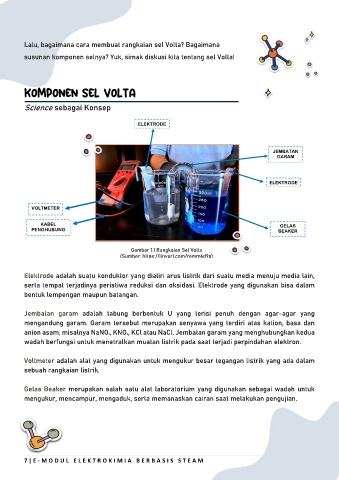

Gambar 1.1 Rangkaian Sel Volta
(Sumber: https://tinyurl.com/remm6d9p)

Elektrode adalah suatu konduktor yang dialiri arus listrik dari suatu media menuju media lain,
serta tempat terjadinya peristiwa reduksi dan oksidasi. Elektrode yang digunakan bisa dalam
bentuk lempengan maupun batangan.

Jembatan garam adalah tabung berbentuk U yang terisi penuh dengan agar-agar yang
mengandung garam. Garam tersebut merupakan senyawa yang terdiri atas kation, basa dan
anion asam, misalnya NaNO3, KNO3, KCl atau NaCl. Jembatan garam yang menghubungkan kedua
wadah berfungsi untuk menetralkan muatan listrik pada saat terjadi perpindahan elektron.

Voltmeter adalah alat yang digunakan untuk mengukur besar tegangan listrik yang ada dalam
sebuah rangkaian listrik.

Gelas Beaker merupakan salah satu alat laboratorium yang digunakan sebagai wadah untuk
mengukur, mencampur, mengaduk, serta memanaskan cairan saat melakukan pengujian.

\
