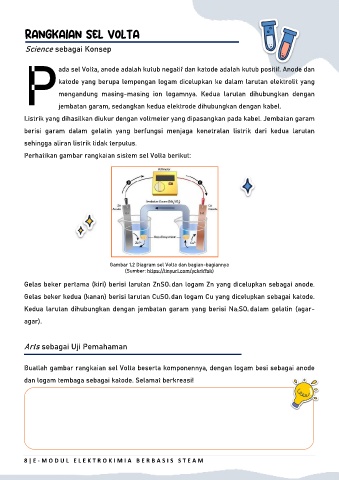

Page 14 - E-MODUL ELEKTROKIMIA BERBASIS STEAM-NADIYAH

rangkaIAN SEL VOLTA

Science
sebagai Konsep
P

ada sel Volta, anode adalah kutub negatif dan katode adalah kutub positif. Anode dan

katode yang berupa lempengan logam dicelupkan ke dalam larutan elektrolit yang
mengandung masing-masing ion logamnya. Kedua larutan dihubungkan dengan

jembatan garam, sedangkan kedua elektrode dihubungkan dengan kabel.

Listrik yang dihasilkan diukur dengan voltmeter yang dipasangkan pada kabel. Jembatan garam

berisi garam dalam gelatin yang berfungsi menjaga kenetralan listrik dari kedua larutan
sehingga aliran listrik tidak terputus.

Perhatikan gambar rangkaian sistem sel Volta berikut:

Gambar 1.2 Diagram sel Volta dan bagian-bagiannya
(Sumber: https://tinyurl.com/yckrk9sk)

Gelas beker pertama (kiri) berisi larutan ZnSO4 dan logam Zn yang dicelupkan sebagai anode.

Gelas beker kedua (kanan) berisi larutan CuSO4 dan logam Cu yang dicelupkan sebagai katode.

Kedua larutan dihubungkan dengan jembatan garam yang berisi Na2SO4 dalam gelatin (agar-
agar).

Arts sebagai Uji Pemahaman

Buatlah gambar rangkaian sel Volta beserta komponennya, dengan logam besi sebagai anode
dan logam tembaga sebagai katode. Selamat berkreasi!
