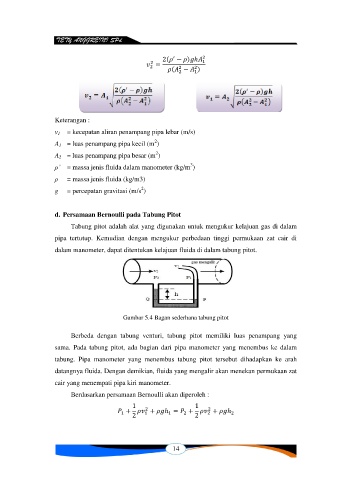

Page 14 - BAHAN AJAR FLUIDA DINAMIS

TETY ANGGREINI SPd

( )

( )

Keterangan :
v 1 = kecepatan aliran penampang pipa lebar (m/s)
2
A 1 = luas penampang pipa kecil (m )
2
A 2 = luas penampang pipa besar (m )
3
ρ’ = massa jenis fluida dalam manometer (kg/m )
ρ = massa jenis fluida (kg/m3)

2
g = percepatan gravitasi (m/s )

d. Persamaan Bernoulli pada Tabung Pitot

Tabung pitot adalah alat yang digunakan untuk mengukur kelajuan gas di dalam
pipa tertutup. Kemudian dengan mengukur perbedaan tinggi permukaan zat cair di

dalam manometer, dapat ditentukan kelajuan fluida di dalam tabung pitot.

Gambar 5.4 Bagan sederhana tabung pitot

Berbeda dengan tabung venturi, tabung pitot memiliki luas penampang yang
sama. Pada tabung pitot, ada bagian dari pipa manometer yang menembus ke dalam

tabung. Pipa manometer yang menembus tabung pitot tersebut dihadapkan ke arah
datangnya fluida. Dengan demikian, fluida yang mengalir akan menekan permukaan zat

cair yang menempati pipa kiri manometer.

Berdasarkan persamaan Bernoulli akan diperoleh :

14
