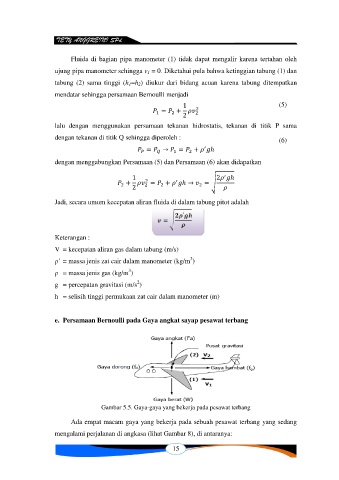

Page 15 - BAHAN AJAR FLUIDA DINAMIS

TETY ANGGREINI SPd

Fluida di bagian pipa manometer (1) tidak dapat mengalir karena tertahan oleh

ujung pipa manometer sehingga v 1 = 0. Diketahui pula bahwa ketinggian tabung (1) dan
tabung (2) sama tinggi (h 1=h 2) diukur dari bidang acuan karena tabung ditempatkan

mendatar sehingga persamaan Bernoulli menjadi
(5)

lalu dengan menggunakan persamaan tekanan hidrostatis, tekanan di titik P sama
dengan tekanan di titik Q sehingga diperoleh : (6)

dengan menggabungkan Persamaan (5) dan Persamaan (6) akan didapatkan

√

Jadi, secara umum kecepatan aliran fluida di dalam tabung pitot adalah

Keterangan :

V = kecepatan aliran gas dalam tabung (m/s)
3
ρ’ = massa jenis zat cair dalam manometer (kg/m )
3
ρ = massa jenis gas (kg/m )
2
g = percepatan gravitasi (m/s )
h = selisih tinggi permukaan zat cair dalam manometer (m)

e. Persamaan Bernoulli pada Gaya angkat sayap pesawat terbang

Gambar 5.5. Gaya-gaya yang bekerja pada pesawat terbang

Ada empat macam gaya yang bekerja pada sebuah pesawat terbang yang sedang
mengalami perjalanan di angkasa (lihat Gambar 8), di antaranya:

15
