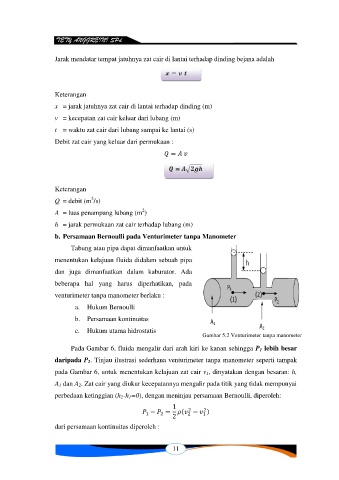

Page 11 - BAHAN AJAR FLUIDA DINAMIS

TETY ANGGREINI SPd

Jarak mendatar tempat jatuhnya zat cair di lantai terhadap dinding bejana adalah

Keterangan
x = jarak jatuhnya zat cair di lantai terhadap dinding (m)

v = kecepatan zat cair keluar dari lubang (m)

t = waktu zat cair dari lubang sampai ke lantai (s)
Debit zat cair yang keluar dari permukaan :

Keterangan
3
Q = debit (m /s)
2
A = luas penampang lubang (m )
h = jarak permukaan zat cair terhadap lubang (m)

b. Persamaan Bernoulli pada Venturimeter tanpa Manometer

Tabung atau pipa dapat dimanfaatkan untuk
menentukan kelajuan fluida didalam sebuah pipa

dan juga dimanfaatkan dalam kaburator. Ada
beberapa hal yang harus diperhatikan, pada

venturimeter tanpa manometer berlaku :
a. Hukum Bernoulli

b. Persamaan kontinuitas

c. Hukum utama hidrostatis
Gambar 5.2 Venturimeter tanpa manometer

Pada Gambar 6, fluida mengalir dari arah kiri ke kanan sehingga P 1 lebih besar
daripada P 2. Tinjau ilustrasi sederhana venturimeter tanpa manometer seperti tampak

pada Gambar 6, untuk menentukan kelajuan zat cair v 1, dinyatakan dengan besaran: h,
A 1 dan A 2. Zat cair yang diukur kecepatannya mengalir pada titik yang tidak mempunyai

perbedaan ketinggian (h 2-h 1=0), dengan meninjau persamaan Bernoulli, diperoleh:

( )

dari persamaan kontinuitas diperoleh :

11
