ENGINE MANAGEMENT SYSTEM (EMS)
Tegangan Tinggi)
➢ P0122 : TP Sensor Circuit Low Voltage (TP Sensor Circuit
Tegangan Rendah)
➢ P1121 : TP Sensor Signal Lower Than Expected (TP Sensor
Sinyal Lebih Rendah dari yang diharapkan)
➢ P1122 : TP Sensor Signal Higher Than Expected (TP Sensor
Sinyal Lebih Tinggi dari yang diharapkan)

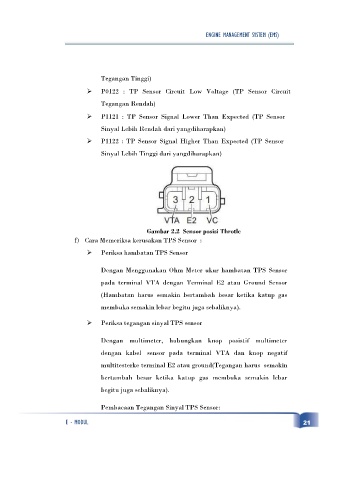

Gambar 2.2 Sensor posisi Throtle
f) Cara Memeriksa kerusakan TPS Sensor :
➢ Periksa hambatan TPS Sensor
Dengan Menggunakan Ohm Meter ukur hambatan TPS Sensor
pada terminal VTA dengan Terminal E2 atau Ground Sensor
(Hambatan harus semakin bertambah besar ketika katup gas
membuka semakin lebar begitu juga sebaliknya).
➢ Periksa tegangan sinyal TPS sensor
Dengan multimeter, hubungkan knop posistif multimeter
dengan kabel sensor pada terminal VTA dan knop negatif
multitesterke terminal E2 atau ground(Tegangan harus semakin
bertambah besar ketika katup gas membuka semakin lebar
begitu juga sebaliknya).
Pembacaan Tegangan Sinyal TPS Sensor:
