ENGINE MANAGEMENT SYSTEM (EMS)

1.1 Prinsip dan tujuan sistem control electronic

Tujuan dari pembelajaran mendiagnosis kerusaan engine

management system (EMS) adalah memungkinkan peserta didik mampu

melakukan perbaikan pada engine management sistem . diman kendaraan

dengan sistem EMS tidak lepas dari kerusakan baik karena usia pakai
ataupun dikarena penyebab lainya.

(1) Letak Posisi Sensor pada Engine pada Engine

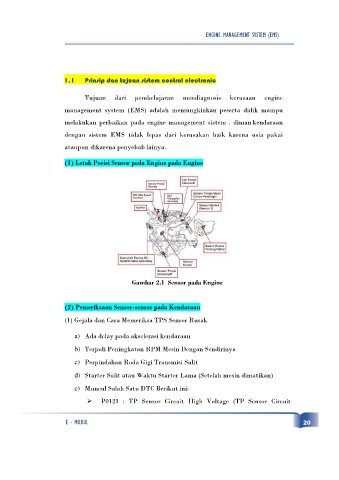

Gambar 2.1 Sensor pada Engine

(2) Pemeriksaan Sensor-sensor pada Kendaraan

(1) Gejala dan Cara Memeriksa TPS Sensor Rusak

a) Ada delay pada akselerasi kendaraan

b) Terjadi Peningkatan RPM Mesin Dengan Sendirinya
c) Perpindahan Roda Gigi Transmisi Sulit

d) Starter Sulit atau Waktu Starter Lama (Setelah mesin dimatikan)

e) Muncul Salah Satu DTC Berikut ini:

➢ P0121 : TP Sensor Circuit High Voltage (TP Sensor Circuit

E - MODUL ,mm 20
