ENGINE MANAGEMENT SYSTEM (EMS)

sensor rendah periksalah wiring harness dan konektor dari kemungkinan

kendor, rusak atau korosi.

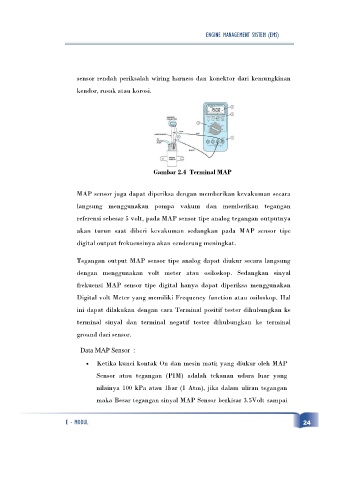

Gambar 2.4 Terminal MAP

MAP sensor juga dapat diperiksa dengan memberikan kevakuman secara
langsung menggunakan pompa vakum dan memberikan tegangan

referensi sebesar 5 volt, pada MAP sensor tipe analog tegangan outputnya

akan turun saat diberi kevakuman sedangkan pada MAP sensor tipe
digital output frekuensinya akan cenderung meningkat.

Tegangan output MAP sensor tipe analog dapat diukur secara langsung

dengan menggunakan volt meter atau osiloskop. Sedangkan sinyal

frekuensi MAP sensor tipe digital hanya dapat diperiksa menggunakan
Digital volt Meter yang memiliki Frequency function atau osiloskop. Hal

ini dapat dilakukan dengan cara Terminal positif tester dihubungkan ke

terminal sinyal dan terminal negatif tester dihubungkan ke terminal
ground dari sensor.

Data MAP Sensor :

• Ketika kunci kontak On dan mesin mati; yang diukur oleh MAP
Sensor atau tegangan (PIM) adalah tekanan udara luar yang

nilainya 100 kPa atau 1bar (1 Atm), jika dalam uliran tegangan

maka Besar tegangan sinyal MAP Sensor berkisar 3.5Volt sampai
