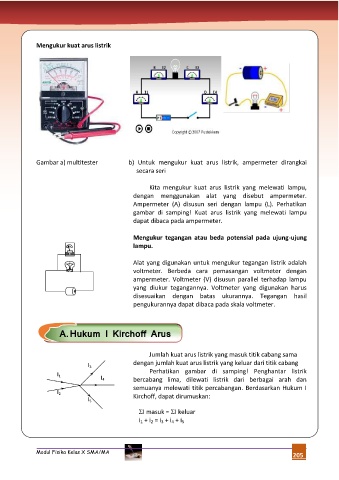

Page 217 - 0. Buku Fisika SMA Kelas X

Mengukur kuat arus listrik

Gambar a) multitester b) Untuk mengukur kuat arus listrik, ampermeter dirangkai
secara seri

Kita mengukur kuat arus listrik yang melewati lampu,
dengan menggunakan alat yang disebut ampermeter.
Ampermeter (A) disusun seri dengan lampu (L). Perhatikan
gambar di samping! Kuat arus listrik yang melewati lampu
dapat dibaca pada ampermeter.

Mengukur tegangan atau beda potensial pada ujung-ujung
lampu.

Alat yang digunakan untuk mengukur tegangan listrik adalah
voltmeter. Berbeda cara pemasangan voltmeter dengan
ampermeter. Voltmeter (V) disusun parallel terhadap lampu
yang diukur tegangannya. Voltmeter yang digunakan harus
disesuaikan dengan batas ukurannya. Tegangan hasil
pengukurannya dapat dibaca pada skala voltmeter.

A.Hukum I Kirchoff Arus

Jumlah kuat arus listrik yang masuk titik cabang sama
dengan jumlah kuat arus listrik yang keluar dari titik cabang
I 3
Perhatikan gambar di samping! Penghantar listrik
I 1
I 4 bercabang lima, dilewati listrik dari berbagai arah dan
semuanya melewati titik percabangan. Berdasarkan Hukum I
I 2
Kirchoff, dapat dirumuskan:
I 5
I masuk = I keluar
i 1 + i 2 = i 3 + i 4 + i 5
