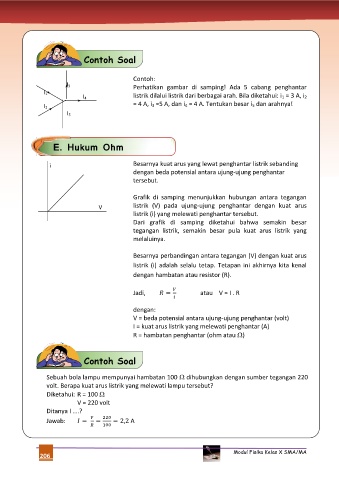

Page 218 - 0. Buku Fisika SMA Kelas X

Contoh Soal

Contoh:
I 3
Perhatikan gambar di samping! Ada 5 cabang penghantar
I 1 listrik dilalui listrik dari berbagai arah. Bila diketahui: i 1 = 3 A, i 2
I 4
= 4 A, i 3 =5 A, dan i 4 = 4 A. Tentukan besar i 5 dan arahnya!
I 2
I 5

E. Hukum Ohm

i Besarnya kuat arus yang lewat penghantar listrik sebanding
dengan beda potensial antara ujung-ujung penghantar
tersebut.

Grafik di samping menunjukkan hubungan antara tegangan
V listrik (V) pada ujung-ujung penghantar dengan kuat arus
listrik (i) yang melewati penghantar tersebut.
Dari grafik di samping diketahui bahwa semakin besar
tegangan listrik, semakin besar pula kuat arus listrik yang
melaluinya.

Besarnya perbandingan antara tegangan (V) dengan kuat arus

listrik (i) adalah selalu tetap. Tetapan ini akhirnya kita kenal
dengan hambatan atau resistor (R).

Jadi, atau V = I . R

dengan:
V = beda potensial antara ujung-ujung penghantar (volt)
I = kuat arus listrik yang melewati penghantar (A)
R = hambatan penghantar (ohm atau )

Contoh Soal

Sebuah bola lampu mempunyai hambatan 100  dihubungkan dengan sumber tegangan 220
volt. Berapa kuat arus listrik yang melewati lampu tersebut?
Diketahui: R = 100 
V = 220 volt
Ditanya I ….?

Jawab: A
