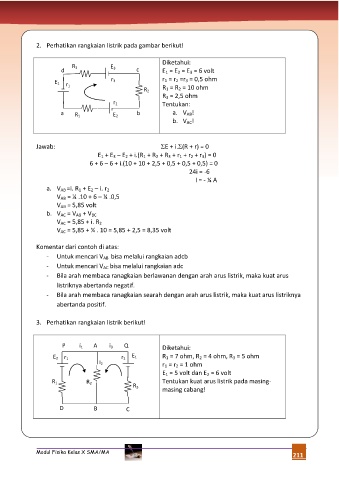

2. Perhatikan rangkaian listrik pada gambar berikut!

Diketahui:
R 3 E 3
d c E 1 = E 2 = E 3 = 6 volt
r 3 r 1 = r 2 =r 3 = 0,5 ohm
E 1
r 1 R 1 = R 2 = 10 ohm
R 2
R 3 = 2,5 ohm
r 2 Tentukan:
a R 1 E 2 b a. V AB!
b. V AC!

Jawab: E + i.(R + r) = 0
E 1 + E 3 – E 2 + i.(R 1 + R 2 + R 3 + r 1 + r 2 + r 3) = 0
6 + 6 – 6 + i.(10 + 10 + 2,5 + 0,5 + 0,5 + 0,5) = 0
24i = -6
I = - ¼ A
a. V AB =i. R 1 + E 2 – i. r 2
V AB = ¼ .10 + 6 – ¼ .0,5
V AB = 5,85 volt
b. V AC = V AB + V BC
V AC = 5,85 + i. R 2
V AC = 5,85 + ¼ . 10 = 5,85 + 2,5 = 8,35 volt

Komentar dari contoh di atas:
- Untuk mencari V AB bisa melalui rangkaian adcb
- Untuk mencari V AC bisa melalui rangkaian adc
- Bila arah membaca ranagkaian berlawanan dengan arah arus listrik, maka kuat arus
listriknya abertanda negatif.
- Bila arah membaca ranagkaian searah dengan arah arus listrik, maka kuat arus listriknya
abertanda positif.

3. Perhatikan rangkaian listrik berikut!

P i 1 A i 3 Q Diketahui:
E 2 r 1 r 2 E 1 R 1 = 7 ohm, R 2 = 4 ohm, R 3 = 5 ohm
i 2 r 1 = r 2 = 1 ohm
E 1 = 5 volt dan E 2 = 6 volt
R 1 R 2 Tentukan kuat arus listrik pada masing-
R 3 masing cabang!

D B C
